Оборудование для транспортировки
Удобрений и сыпучих материалов
Удобрений и сыпучих материалов
-

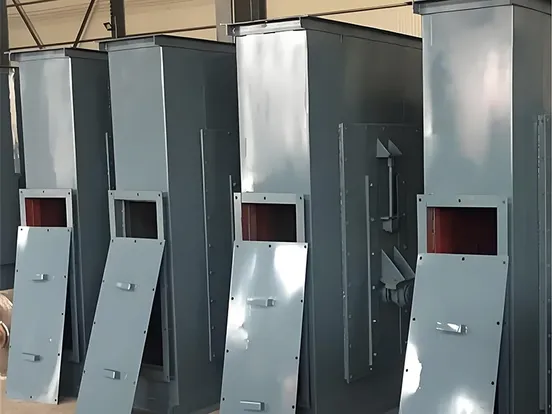

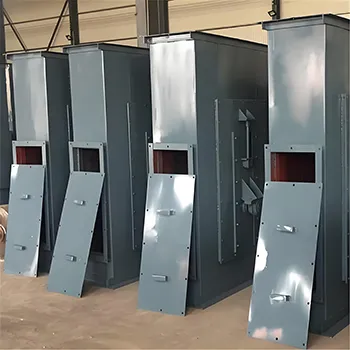

Ковшовый элеватор, или нория, – это устройство для вертикального подъема сыпучих материалов, таких как удобрения в виде порошков, гранул или кусков. С помощью этого оборудования продукция загружается в емкости на высоте.
Ковшовые элеваторы находят широкое применение в различных отраслях: от зернохранилищ до горнодобывающей, строительной и химической промышленности. Устройство непрерывно поднимает материалы, как зерно, руда, цемент и удобрения, из нижнего уровня на верхнюю, например с поверхности земли, даже с подземной шахты на поверхность. Закрытая конструкция элеватора предотвращает распространение пыли, что делает его идеальным для помещений с ограниченным пространством, где требуется эффективная транспортировка грузов в вертикальном положении.
Конструкция вертикального элеватора имеет небольшие габариты, что позволяет использовать его на многоэтажных заводах или в сложных конструкциях для максимального использования пространства. Возможность настройки высоты подъема (от нескольких метров до более ста метров) позволяет удовлетворить различные производственные потребности.
Различные типы ковшей (мелкие, глубокие, шахматные) позволяют эффективно транспортировать широкий спектр материалов, включая влажные, сухие, липкие и хрупкие. Гибкие тяговые элементы (цепи или ремни) обеспечивают стабильную транспортировку как тяжелых материалов (руды), так и более легких материалов (зерна).
Комбинированная приводная система и натяжное устройство обеспечивают плавную работу и предотвращают проскальзывание или отклонение. Ключевые компоненты изготовлены из износостойких и коррозионностойких материалов (например, цепи из легированных сплавов, ковши из высокопрочной стали), что обеспечивает длительный срок службы и низкую общую стоимость.
| Модель элеватора | TH160 | TH250 | TH315 | TH400 | TH500 | TH630 | TH800 | TH1000 | TH1250 | ||||||||||
| Модель ковша | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | Zh | sh | Zh | Sh | |
| Мощность (м³/ч) | 19 | 30 | 30 | 48 | 35 | 59 | 58 | 94 | 75 | 118 | 114 | 185 | 150 | 240 | 240 | 360 | 360 | 540 | |
| Ковш | Емкость ковша (Л) | 1.2 | 1.9 | 3 | 4.8 | 3.75 | 6 | 5.9 | 9.5 | 9.3 | 15 | 14.6 | 23.6 | 24 | 38 | 38 | 60 | 60 | 95 |
| Расстояние между ковшами (мм) | 360 | 450 | 512 | 688 | 920 | 920 | 1001 | ||||||||||||
| Цепь | Диаметр×Шаг (мм) | Ø12×45 | Ø18×64 | Ø22×86 | Ø26×92 | Ø28×92 | |||||||||||||
| Разрывное усилие цепи (кН) | ≥170 | ≥320 | ≥480 | ≥570 | ≥660 | ||||||||||||||
| Скорость ковша (м/с) | 1.2 | 1.2 | 1.4 | 1.5 | 1.6 | ||||||||||||||
| Скорость вращения звездочки (об/мин) | 62.5 | 46.8 | 42.5 | 37.6 | 35.8 | 31.8 | 30.5 | 24.4 | 28 | ||||||||||
| Макс. размер материала (мм) | 20 | 25 | 35 | 40 | 50 | 60 | 75 | 85 | 100 | ||||||||||
В качестве стандартного материала для конструкции ковшового элеватора используется сталь Q235. Средняя перегородка изготовлена из износостойкой и коррозионностойкой резины. Корпус также может быть изготовлен по индивидуальному заказу из нержавеющей стали.
Zh - обозначение для ковша средней глубины, Sh - для глубоких ковшей.
Наши эксперты всегда готовы помочь вам! Оставьте заявку, и мы ответим на любой вопрос по оборудованию по обработке удобрений.
Завод под ключ обеспечивает полный процесс производства удобрений - подача, дробление, смешивание, транспортировка грануляция, сушка, охлаждение, просеивание, нанесение покрытий и упаковка.
Выбирайте шнековый конвейер в ситуации, когда требуется высокоточное измерение и контроль перемещаемого объема, но общая пропускная способность не так важна. При этом ленточный конвейер обладает большей пропускной способностью, чем шнековый.

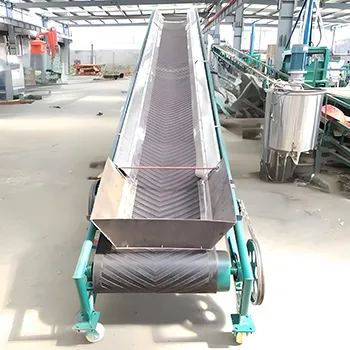

Обеспечьте непрерывность вашего производства с нашим ленточным конвейером. Его производительность легко адаптируется под особенности вашего материала и производственные требования. Вы можете точно настроить скорость и ширину ленты, чтобы достичь оптимальных результатов. Мы предлагаем ленты из различных материалов, включая резину, ПВХ и нейлон, для работы в условиях высоких температур, влажности и коррозионных сред.

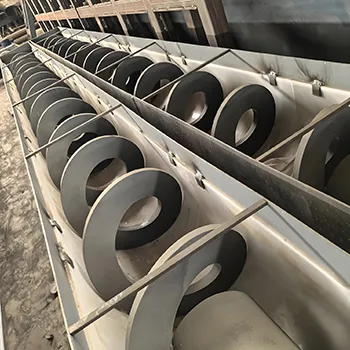

Наш винтовой конвейер специально разработан для закрытой транспортировки порошкообразных, гранулированных и мелкокусковых материалов. Подходит для горизонтальной, наклонной или вертикальной транспортировки, идеально подходит для пылящих, токсичных, легковоспламеняющихся или требующих смешивания материалов. Регулируя скорость вращения, вы можете точно контролировать объем транспортируемого материала, адаптируясь к различным производственным ритмам для точной подачи материала.
